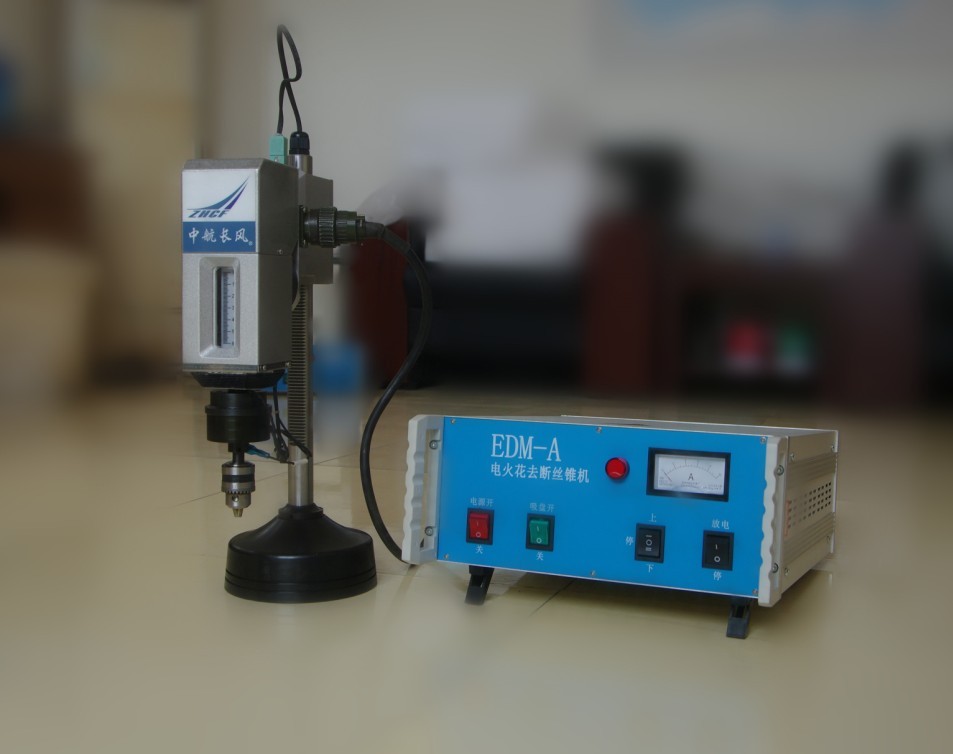

便携式取断丝锥机EDM-A型
产品名称: 便携式取断丝锥机EDM-A型
产品型号: EDM-A
产品特点:便携式取断丝锥机适用于生产过程中折断丝锥、钻头的去除，机头任意旋转，可加工直径孔、斜孔、大跨距孔等，特别方便于大工件折断丝锥、钻头的去除。该设备体积小，使用方便，操作简单，稳定可靠，适用范围广，可在合金钢、淬火钢、硬质合金等难以加工的材料上穿孔、扩孔；可配用不同形状的电极加工异性孔、槽以及在轧辊上刻字、打标记等。苏州中航长风数控科技有限公司便携式取断丝锥机EDM-A型采用电蚀原理去除折断刀具，非接触加工，加工中不受力，能够方便无损的去除折断在工件里的工具、刀具、丝锥、断钻头。
适用范围：
1．去除折断在工件中的各种直径的丝锥、钻头、绞刀、螺钉、塞规等工具、刀具。
2．可在各种大小、形状的工件上加工。
3．工件上各种角度位置的加工。
4．加工非精度要求孔。
注意事项：
1．加工时不得用手同时接触电极和工件，以免触电。
2．电极轴线应与加工孔的端面基本垂直，主机和工件均要吸住(夹固)可靠。
3．本机采用正极加工方法(即电极为负，工件为正)用电线(正极)鳄鱼夹子夹住工件。
4．本机应安放于通风处。如果环境温度较高时，应外加通风降温措施，油液面要高出工件最高点20mm以上，以防液面过低加工时起火。
使用方法：
1．由加工情况制造电极形状和尺寸，电极材料采用黄铜丝、黄铜棒和铜管等。
2．工作液为煤油、自来水等。采用煤油一定要注意液面位置、液体温度等，以免起火。
技术参数：
|
产品型号
|
EDM-A
|
|
主轴行程
|
60mm
|
|
主轴辅助行程
|
150mm
|
|
电极直径范围
|
0.6~6.0mm
|
|
工作电流
|
3~~5A
|
|
输入电源（单项）
|
220V50Hz（60Hz）
|
|
输入功率
|
400W
|
|
工作液
|
煤油、皂化液或自来水
|
|
机身重量
|
12kg
|
|
电器箱重量
|
14kg
|

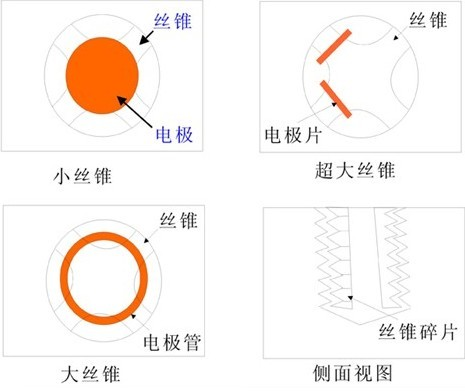

加工示意图：

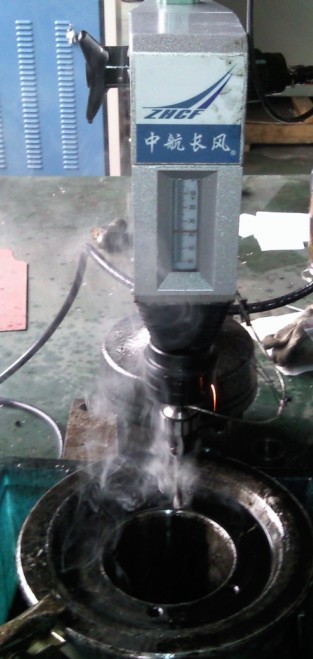

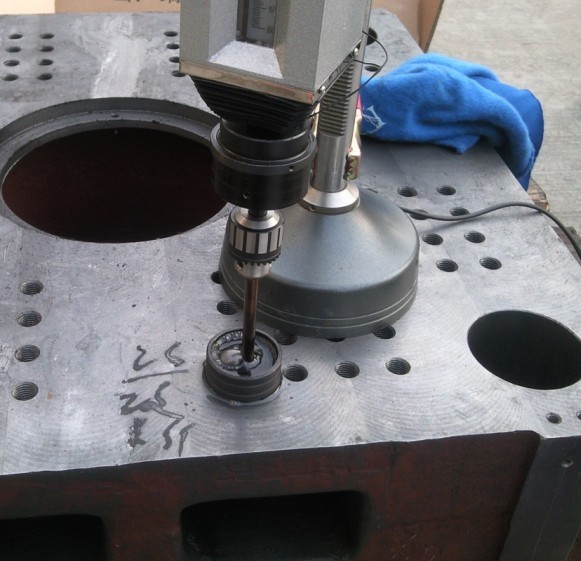

现场加工图：
苏州市联青机电工贸有限公司提供便携式取断丝锥机EDM-A型技术服务咨询，更多更详细取断丝锥机资料请登陆 www.szcfedm.com 公司网站查询。
