精密高速电火花穿孔机D703Z


精密高速电火花穿孔机D703Z

产品型号: D703Z
产品报价: 请来电询价
产品功能: 精密高速电火花穿孔机D703Z能加工不锈钢、淬火钢、硬质合金、铜、铝等各种导电材料的线切割初始孔、喷嘴孔、滤孔、气孔、群孔等细微孔。该机床能用于加工线切割的穿丝孔、油嘴油泵喷油孔、化织喷丝板的喷丝孔、液压气动元件的油路孔、滤板、筛板的群孔、发动机中的冷却散热孔等各种传统加工方法难于加工的深小孔,该机床在国内拥有广大的用户。

苏州联青机电精密高速电火花穿孔机D703Z特点:

1.伺服电机控制快进快退

2.Z轴直线滚动导轨高精度

3.X,Y,Z三轴滚珠丝杠高精度,轻便灵活

4.X,Y轴V-平精密贴塑导轨高刚性 大行程

5.三轴光栅显示 自动定深盲孔加工

6.防水防污触摸式面板(C)

7.智能菜单界面 数字控制(C)

8.台湾专用高压泵(140kg/cm²)

9.最大加工深度≥400mm

10.耐腐端面密封旋转头

精密高速电火花穿孔机D703Z技术参数:

型号 Type

D703Z

D703X

工作台尺寸
Worktable Dimension

550×360㎜

700×400㎜

工作台行程
Travels X×Y×Z

350×250×(380+300)㎜

500×400×(380+300)㎜

工作台最大承重量

Max Load on Work Table

350kg

500kg

工作液最大压力
Max Pressure of Working Water

14Mpa

14Mpa

工作台移动当量
Worktable movement vector

0.001mm

最大加工电流
Max Work Current

30A

电极管直径
Electrode Diameter

Ф0.2-Ф3mm

最大加工深度
Max Process Deep

400mm

最大加工速度
Max Processing Speed

30-60mm(Ф1.0)

最大深径比
Max Diameter to Deep Ratio

≥300

工件材料
Work piece Material

钢/铜/铝/硬质合金等各种导电材料

Steel/Aluminum/Copper/Carbide and Various of Conductors

加工介质
Working Medium

自来水/去离子水 Tap water/Ion free water

机床外部尺寸
Machine External Dimensions

1000×750×2000mm

1200×900×2100mm

主机床重量
Machine Weight

950kg

1250kg





苏州市联青机电工贸有限公司专业生产高速电火花穿孔机,公司可根据客户特殊要求,定制各种电火花数控穿孔机专用设备,同时可为客户提供整套电加工解决方案。企业网址:http://wwww.szcfedm.com  http://www.szlqjd.com

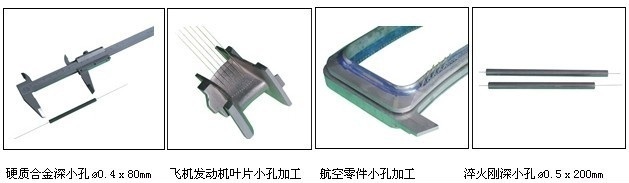

精密高速电火花穿孔机D703Z加工实例如下:

项 目
A
B
C
D
E
工作材料
YG8
1Gr18Ni9Ti
45
Gr12(淬火)
B4C(导电陶瓷)
电极直径
1mm
1mm
0.8mm
0.5mm
1mm
加工深度
80
36
30
50
52
加工时间
25'
38
32
1'50
28'
