高速电火花穿孔机D703H型


高速电火花穿孔机D703H型

产品型号: D703H
产品名称: 大行程高速电火花穿孔机
产品报价: 请来电询价
产品特点:
高速电火花穿孔机D703H型用于加工线切割的穿丝孔、油嘴油泵喷油孔、化织喷丝板的喷丝孔、液压气动元件的油路孔、滤板、筛板的群孔、发动机中的冷却散热孔等各种传统加工方法难于加工的深小孔。

●  适用于加工不锈钢、淬火钢、硬质合金、铜、铝等各种导电材料;

●  加工孔径∮0.3-∮3.0mm,最大深径比能达200:1以上;

●  加工速度每分钟最大可达成20-60mm;

●  直接从斜面、曲面穿入直接使用自来水为工作液;

●  工作台X、Y轴配有数显装置、Z轴可选配数显;

●  靠边定位功能。

高速电火花穿孔机D703H型主要技术参数    Main Specifications

Model                    型号

D703G

D703H

Electrode diameter          装夹电极直径    mm

∮0.3-∮3.0

∮0.3-∮3.0

Spindie travel              主轴头行程      mm

300

300

Z-axis servo travel          主轴伺服行程    mm

300

300

Work table loading          工作台尺寸      mm

320×400

400×500

Work table loading          工作台承重

350kg

500kg

X-Y travel                 X-Y行程        mm

200×300

300×400

The max.space between guider & work table

导向器与工作台最大距离                   mm

300

300

Max.working current         最大加工电流     A

30

30

Max.power supply           输入最大功率    kw

3.5 3N 380V/50Hz

3.5 3N 380V/50Hz

Work flume capacity         工作液桶容量   (L)

25

25

Work liquid filtrate way      工作液过滤方式

线隙式

线隙式

Max.pump pressure          最大工作液压力 Mpa

10

10

Mainframe exterior size 主机外尺寸 (L*W*H)mm

1050×700×2100

1200×1100×2160

Machine weight             整机重量        kg

700

800

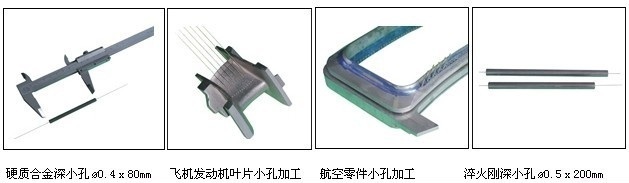

高速电火花穿孔机D703H型加工实例如下:

项 目
A
B
C
D
E
工作材料
YG8
1Gr18Ni9Ti
45
Gr12(淬火)
B4C(导电陶瓷)
电极直径
1mm
1mm
0.8mm
0.5mm
1mm
加工深度
80
36
30
50
52
加工时间
25'
38
32
1'50
28'

苏州市联青机电工贸有限公司专业生产高速电火花穿孔机,公司可根据客户特殊要求,定制各种电火花数控穿孔机专用设备,同时可为客户提供整套电加工解决方案。企业网址:http://wwww.szcfedm.com  http://www.szlqjd.com
