D703精密电火花小孔机
D703精密电火花小孔机
产品型号： D703系列
产品名称： 精密电火花小孔机
产品报价： 价格面议
产品功能： 精密电火花小孔机能加工不锈钢、淬火钢、硬质合金、铜、铝等各种导电材料。 电火花小孔机能加工直径范围0.3-3mm，最大深径比300:1以上的孔。 加工速度每分钟可达到20-60mm。 能直接从斜面、曲面穿入。 直接使用自来水作为工作液。
D703精密电火花小孔机简介：
D703电火花小孔机用于加工线切割的穿丝孔、油嘴油泵喷油孔、化织喷丝板的喷丝孔、液压气动元件的油路孔、滤板、筛板的群孔、发动机中的冷却散热孔等各种传统加工方法难于加工的深小孔。Ｘ－Ｙ轴采用滚珠丝杠，高钢性、大行程。电火花小孔机主轴采用伺服电机控制，快速进给、回退。可自动定深进行盲孔加工。
D703精密电火花小孔机特点：
1.伺服电机控制快进快退；2.Z轴直线滚动导轨高精度；3.X,Y,Z三轴滚珠丝杠高精度，轻便灵活；4.X,Y轴V-平精密贴塑导轨高刚性 大行程；5.三轴光栅显示 自动定深盲孔加工；6.防水防污触摸式面板（C）；7.智能菜单界面 数字控制（C）；8.台湾专用高压泵（140kg/cm²）；9.最大加工深度≥400mm；10.耐腐端面密封旋转头。
D703精密电火花小孔机技术参数：
|
型号 Type
|
D703Z
|
D703X
|
|
工作台尺寸
Worktable Dimension
|
550×360㎜
|
700×400㎜
|
|
工作台行程
Travels X×Y×Z
|
350×250×（380+300）㎜
|
500×400×（380+300）㎜
|
|
工作台最大承重量
Max Load on Work Table
|
350kg
|
500kg
|
|
工作液最大压力
Max Pressure of Working Water
|
14Mpa
|
14Mpa
|
|
工作台移动当量
Worktable movement vector
|
0.001mm
|
|
最大加工电流
Max Work Current
|
30A
|
|
电极管直径
Electrode Diameter
|
Ф0.2-Ф3mm
|
|
最大加工深度
Max Process Deep
|
400mm
|
|
最大加工速度
Max Processing Speed
|
30-60mm(Ф1.0)
|
|
最大深径比
Max Diameter to Deep Ratio
|
≥300
|
|
工件材料
Work piece Material
|
钢/铜/铝/硬质合金等各种导电材料
Steel/Aluminum/Copper/Carbide and Various of Conductors
|
|
加工介质
Working Medium
|
自来水/去离子水 Tap water/Ion free water
|
|
机床外部尺寸
Machine External Dimensions
|
1000×750×2000mm
|
1200×900×2100mm
|
|
主机床重量
Machine Weight
|
950kg
|
1250kg
|

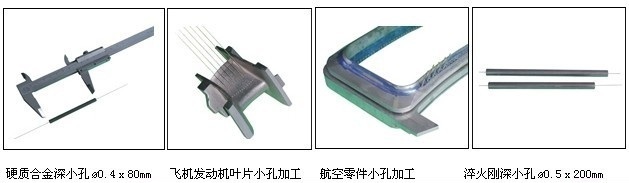

D703精密电火花小孔机加工实例如下：
|
项 目
|
A
|
B
|
C
|
D
|
E（未提供图片）
|
|
工作材料
|
YG8
|
1Gr18Ni9Ti
|
45
|
Gr12(淬火)
|
B4C(导电陶瓷)
|
|
电极直径
|
1mm
|
1mm
|
0.8mm
|
0.5mm
|
1mm
|
|
加工深度
|
80
|
36
|
30
|
50
|
52
|
|
加工时间
|
25'
|
38
|
32
|
1'50
|
28'
|
苏州市联青机电工贸有限公司专业生产高速电火花穿孔机，精密电火花小孔机，公司可根据客户特殊要求，定制各种电火花数控穿孔机，数控电火花小孔加工机专用设备，同时可为客户提供整套电加工解决方案。企业网址：http://wwww.szcfedm.com http://www.szlqjd.com
