苏州中航长风电化学去毛刺机操作说明
首先开启电化学去毛刺机电源时，先合上电源开关，电气系统电源接通，可进行运行、编程、调试状态。

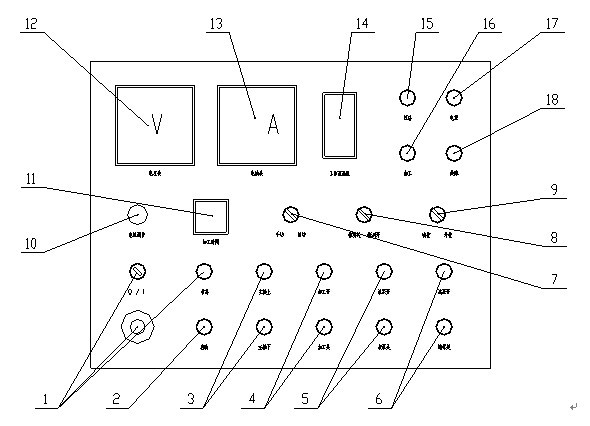

电气系统操作面板见下图。
电化学去毛刺机电气系统操作面的开关，按钮及功能说明如下（序号与面板图一致）：
1-电源：红色的为急停按钮，紧急停止用，按此按钮，机床的所有工作立即停止，此按钮为自锁按钮，顺时针方向旋动此按钮，就可松锁。此按钮与主机上按钮等效。
带锁开关置“1”，才能按准备按钮，其他功能开关才起作用。
绿色为准备按钮，按下灯亮。
2-启动：手动时，按此按钮，根据设定加工时间接通电解电源。
自动时，按此按钮，机床按程序自动循环一次。
此按钮与主机上二操作按钮等效。
3-主轴：手动时:按“主轴下”， 指示灯亮，主轴下降；
按“主轴上”， 指示灯亮，主轴提升。
4-加工：按“开”按钮，指示灯亮，电解电源开；
按“关”按钮，指示灯亮，电解电源关。
5-液泵：手动时，按“开”，主泵开启，指示灯亮；按“关”，主泵关闭，指示灯亮。
自动时，受PLC控制。
6-滤泵：按下“开”， 指示灯亮，滤芯过滤泵开；
按下“关”， 指示灯亮，滤芯过滤泵关闭。
7-手/自动选择：“自动”、“手动”开关用于选择操作方式。
8-检测：手动时，置“开”，表示短路检测电路工作；置“关”，表示对刀电路切断。
自动时，受PLC控制。
9—内控/外控：“内控/外控”开关用于电解电源工作方式。
“内控”用于加工前电压调节。
“外控”用于加工状态。
10-电压调节：调节加工电压。
11-加工时间：拨盘开关设定自动和手动加工时间，设定范围： 0～999S。
12-电压表：电解电源输出电压指示。
13-电流表：加工电流指示。
14-温控仪：工作液温度显示。
15-短路指示：指示灯亮表示短路检测电路工作并检测到短路，在正式加工前模拟电极与工件短路，测试一下此电路是否正常。
16-加工指示：程序加工时指示灯亮，加工结束后灯灭。
17-电源指示：在电箱空气开关合闸后，指示灯即亮，表明电箱已得电进入准备状态。
自动时，受PLC控制。
18-故障：电解电源出现过流、过压、超温等故障时亮，并蜂鸣报警。
